ZMY雙向止水鑄鐵鑲銅圓閘門
ZMY雙向止水鑄鐵鑲銅圓閘門
產品詳情

ZMY雙向止水鑄鐵鑲銅圓閘門產品簡介

ZMY雙向止水鑄鐵鑲銅圓閘門又名鑄鐵圓閘門,是吸收國內外先進結構和工藝,而進行改進的一種給排水及污水處理的理想設備,產品符合建設部CJ/T300-1992標準和美國AWWA標準。產品廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中,對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方,用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用,實現現場操作或遠距離集中控制,還可與微機聯動控制。

成都川水四方水利設備有限公司—專業成都鑄鐵閘門廠家整理。

ZMY雙向止水鑄鐵鑲銅圓閘門主要技術性能參數

1,ZMY雙向止水鑄鐵鑲銅圓閘門密封面每米長度滲水量:正向≤0.7L/min·m,反向≤1.25L/min·m

2,ZMY雙向止水鑄鐵鑲銅圓閘門公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa
3,ZMY雙向止水鑄鐵鑲銅圓閘門安裝位置:正常狀態下正向迎水、處于鉛垂狀態
4,ZMY雙向止水鑄鐵鑲銅圓閘門最大工作水頭:單向受壓:正向:10m,反向:5m,雙向受壓:均為10m

5,ZMY雙向止水鑄鐵鑲銅圓閘門工作環境:溫度-20℃~120℃,濕度:95%,工作介質:水與污水PH值:5~10

6,ZMY雙向止水鑄鐵鑲銅圓閘門啟閉速度:不小于0.2m/min,不大于1.5m/min。
7,ZMY雙向止水鑄鐵鑲銅圓閘門的閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。

8,ZMY雙向止水鑄鐵鑲銅圓閘門的密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。

ZMY雙向止水鑄鐵鑲銅圓閘門主要特點:

1,ZMY雙向止水鑄鐵鑲銅圓閘門與啟閉機配套使用,為工作部分和啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。

2,ZMY雙向止水鑄鐵鑲銅圓閘門通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。

3,ZMY雙向止水鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

4,采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。

成都川水四方水利設備有限公司—專業成都鑄鐵閘門廠家整理。

ZMY雙向止水鑄鐵鑲銅圓閘門主要零部件材質

零部件名稱材質材質標準

閘板

灰鑄鐵、球鐵、不銹鋼

GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84

門框

灰鑄鐵、球鐵、不銹鋼

導軌

灰鑄鐵、球鐵、不銹鋼

密封面

錫青銅 丁腈橡膠

GB1176-87 或GB12225-89

楔塊

錫青銅、丁腈橡膠

傳動螺桿

不銹鋼

GB1220-84

吊塊螺母

鋁鐵青銅ZCuA110Fe3

GB1176-87

緊固件

0Cr17Ni12Mo2、0Cr18Ni9Ti

GB1220-8

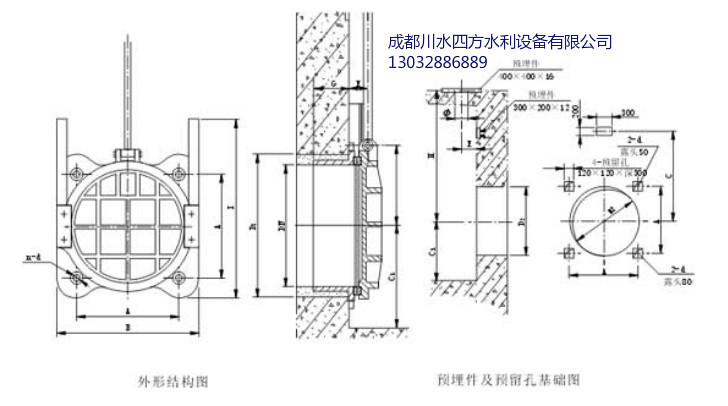

ZMY雙向止水鑄鐵鑲銅圓閘門外形連接尺寸

型號

通徑DN

A

A1

B

B1

C

D1

E

H

b

φd

4-φd1

ZMY-300

300

407

300

150

75

200

320

44

562

20

16

4-φ22

ZMY-400

400

524

400

206

122

256

420

51

750

25

20

4-φ25

ZMY-500

500

644

500

236

135

312

520

60

870

25

20

4-φ25

ZMY-600

600

764

600

255

152

368

620

60

983

25

20

4-φ26

ZMY-700

700

884

700

280

158

430

724

74

1262

30

25

4-φ28

ZMY-800

800

984

800

280

158

478

824

74

1392

30

25

4-φ28

ZMY-900

900

1105

900

340

170

525

928

105

1750

30

25

4-φ32

ZMY-1000

1000

1205

1000

370

190

590

1030

110

1828

35

30

4-φ32

ZMY-1200

1200

1425

1200

405

220

695

1232

115

2182

35

30

4-φ32

ZMY-1500

1500

1766

1500

425

225

840

1536

115

2933

80

30

4-φ32

ZMY雙向止水鑄鐵鑲銅圓閘門訂購注意事項:

1,閘門產品名稱與型號

2,閘門迎水面(口徑大?。?/p>

3,閘門材質
4,若已經由設計單位選定的閘門型號,請按閘門型號直接向我公司下單。
5,當閘門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我公司專家為您審核把關。

成都川水四方水利設備有限公司—專業成都鑄鐵閘門廠家整理。
